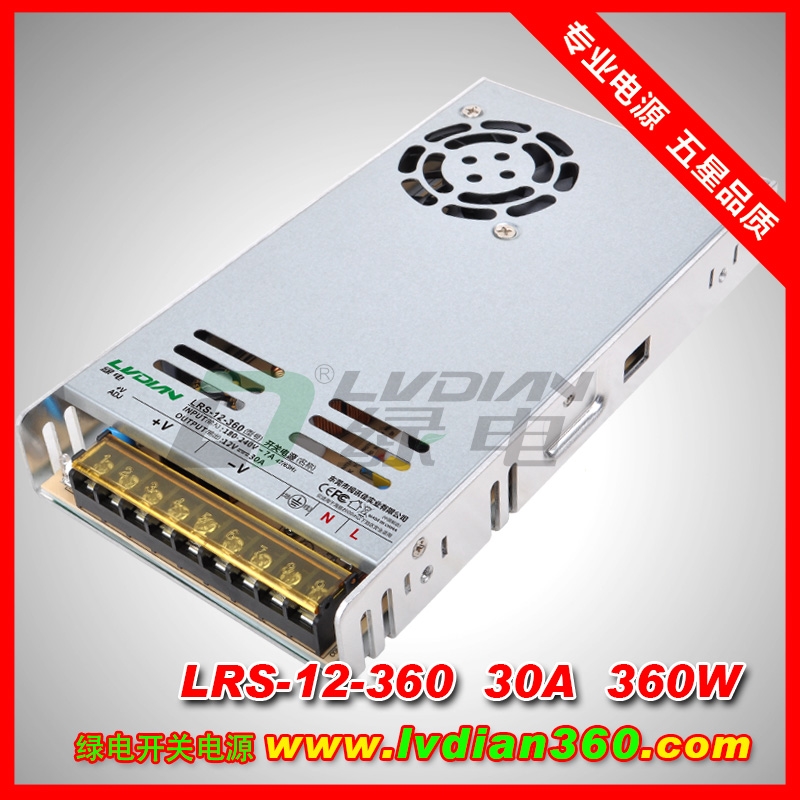

LD-12360 LRS超薄开关电源

货号:



特性:
交流输入180V-264V;可承受300vac浪涌输入5秒;防雷6KV;工作温度可高达70℃;1U低高度:30mm;保护种类:短路/过负载/过电压/过温度;自然风冷;可在海拔5000米条件下操作;可承受5G振动测试;高效率,高寿命和高可靠度;电源启动LED指示灯;100%满载老化测试;3年保固;

应用:
工业电源;工业自动化机械;工业控制系统;机械和电气设备;闭路监控系统;广告铭牌发光字模组灯条电源;LED亮化工程灯具电源;LED广告专用电源;大型路由器电源;电子仪器,设备和装置;家用电器;

LD-12360描述:

绿电LRS系列是一个高可靠,单组输出的绿色环保电源,该产品是适合输入电压180VAC-264VAC应用,整系列输出电压为12VDC至24VDC不同的电压,本电源防雷6KV、防浪涌、过负载、过电压、过温度等多重保护,可满足各种消费类电子设备的需求。(注:切换110V时需另加转换开关)
LRS系列效率高达88%,符合TUV CE认证标准;整系列采用全新优质元器件,能提供有效防护电击的双重绝缘保护。


型 号MODEL

LD-12360

LD-24360

输出

直流电压

12V

24V

额定电流

30A

15A

电流范围

0-30A

0-15A

额定功率(最大)

360W

纹波与噪声(最大)

150mVp-p

电压精度

±1.0%

线性调整率

±0.3%

负载调整率

±0.5%

启动,上升时间

800ms,50ms/230VAC  2500ms,50ms/115VAC (满载时)

保持时间(Typ)

16ms /230VAC  16ms /115VAC(满载时)

输入

电压范围

88-264VAC或124-370VDC

频率范围

47-63Hz

效率(Typ)

83%

86%

交流电流(Typ)

5A/115VAC  2.5A/230VAC

浪涌电流(最大)

20A/115VAC  40A/230VAC

漏电流(最大)

<2mA/240VAC

保护

过负载

额定输出功率的105%-150%

保护模式:打嗝模式、负载异常条件移除后可自动恢复

过电压

13.8-16.2V

27.6-32.4V

保护模式:关断输出电压,重启恢复

过温度

关闭输出电压,温度恢复正常后自动恢复

环境

工作温度

-20―+65℃

工作湿度

20―90% RH 无冷凝

存储温度、湿度

-40―±85℃, 10―95% RH

温度系数

±0.03%/℃(0―50℃)

耐振动

10-500Hz,2G 10分钟/周期,X、Y、Z轴各60分钟

安规和电磁兼容

安全规范

设计符合 CCC  CE认证

耐压

I/P-O/P:3KVAC   I/P-FG:2KVAC   O/P-FG:0.5KVAC

绝缘阻抗

I/P-O/P,I/P-FG:100M Ohms/500VDC/25/70%RH

其它NOTE

MTBF

≥207K hrs  MIL-HDBK-217F(25℃)

尺寸SIZE

L220xW115xH30 mm

净重weight

720g±30g 30PCS/箱 BOX

备注

1、如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃70%RH环境温度下进行测试。

2、直流电压测试方法:在50%负载条件下,在插座端子点量测。

3、纹波和噪声测量方法:使用一条12”双绞线同时终端要并联0.1uf和47uf的电容在20MHZ带宽下进行量测。

4、精度:包含设定误差、线性调整率和负载调整率。

5、线性调整率测量方法:在额定负载下,从低电压到高电压测试。

6、启动时间是在冷机启动下测得,频繁的开关机可能使启动时间增长。

7、低输入电压情况下需减额输出。

8、电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。

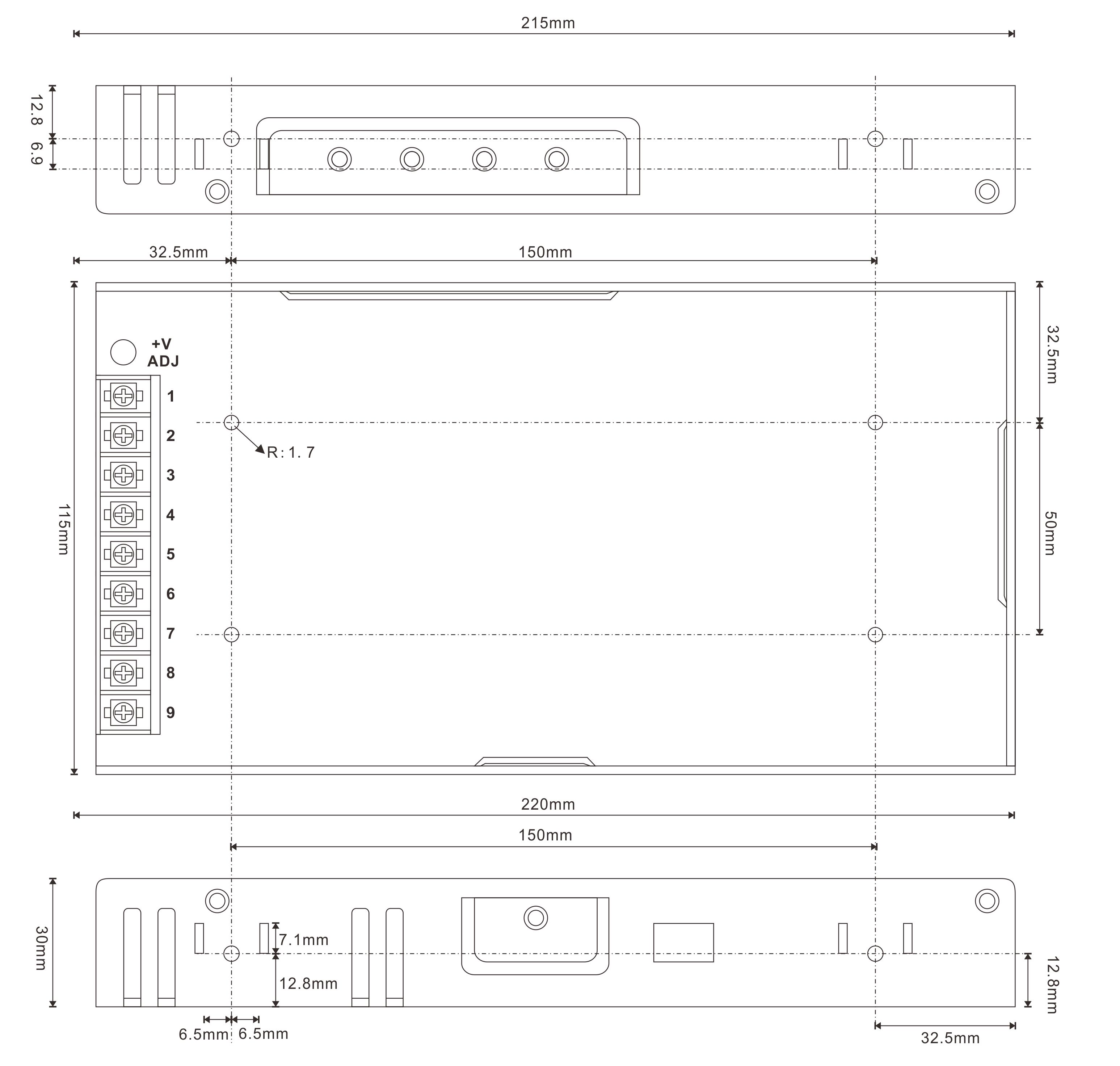

机构尺寸:
